能耗监测系统的组成-功能设计

建筑业的发展带来了极大的能源消耗，因此全面掌握我国重点建筑的能耗状况、能耗结构特点和能耗分布规律，加强能源领域的智能化、一体化管理越来越受到国家的重视。建筑能耗监测系统通过对重点建筑能耗信息的有效集成和实时监管，为节能管理与改造及相关政策的制定提供数据支撑。

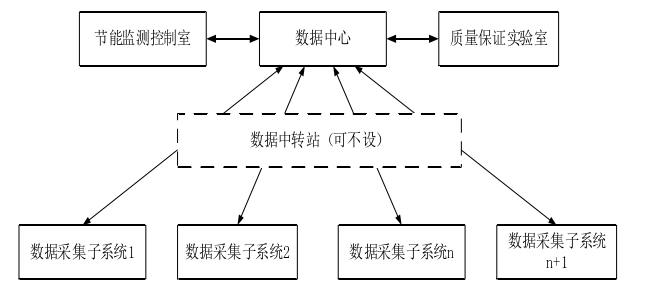

整个系统主要由数据中心和分布在各联网监控建筑中的数据采集子系统组成，当监测点位较多时，可以在数据采集子系统和数据中心之间增加数据中转站，数据中心一般还设有节能监测控制室和质量保证实验室用以保证系统的安全运行。

数据采集子系统位于被监测建筑侧，是整个系统的底层，其主要硬件包括各类能耗监测仪表(如电能表、燃气表、冷热量表和水表等)和数据采集器(智能网关)。如上图所示，其需要完成底层被监测建筑的各类能耗数据的采集、预处理和存储，并需要定时将数据上传至数据中心。

数据中转站是当监测点位较多时为了减轻数据中心通讯压力在数据采集子系统和数据中心之间设立的，用于暂存本区域的能耗信息，其可以不用进行数据处理。

数据中心是整个系统的核心，一般分为市级、省级和国家(部)级数据中心。数据中心硬件主要包括服务器、工作站、路由器、交换机和UPS电源等。数据中心需要集成各数据采集子系统和管理范围内的数据中转站的实时和历史数据，并完成数据处理、报表制作和数据上报等工作。更多能耗监测系统信息，请关注山东三水智能化官网。
