能耗监测系统的基础设施层设计方案

　　硬件设施

　　能耗监测系统的硬件主要包括：智能电表、智能水表、基于 ZigBee 技术的无线网络、以太网交换机、服务器、大屏、设备控制子模块、防病毒系统、入侵检测系统、防火墙系统等。

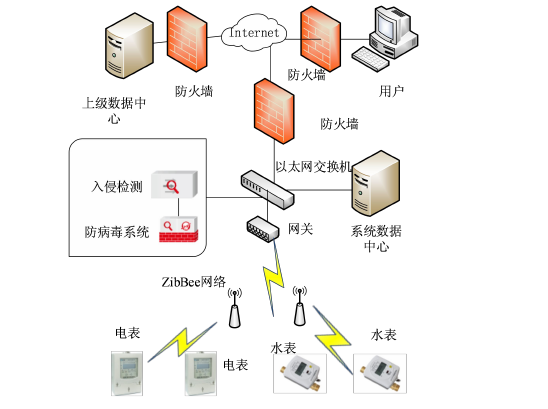

　　网络结构本系统整体网络分成下层和上层两层网络。

　　基于 ZigBee 和物联网技术下的无线传感器网络，作为系统的下层网络。在大型公共建筑物内，ZigBee 网络协调器充当网关的角色，ZigBee网络路由器充当分项集中器角色，各种智能计量表计作为 ZigBee 网络中的终端节点，构成了整个无线网络的布局，为能耗数据实时采集、传输等工作提供物理基础。整个建筑物配置一个网关，建筑物内每一个用电、用水系统配置一个分项集中器。

　　各种智能计量表计采集的各个用能设备(照明类、空调类、用水类设备等)的能耗数据首先传输至各类用能系统的分项集中器，再由分项集中器将数据传输至网关。系统的上层网络采用 Internet 以太网络技术构建传输网络。下层网络传输的各类能耗数据经上层网络传输至数据中心，进行存储并供服务器分析处理。
